◆報警具有延遲或計時功能
◆485可完成主從或串級控制
◆報警可設置常閉/常開
◆可加變送輸出4-20毫安
◆可加程序控制20步
| 產品名稱 | SHIMAX智能PID控制器 |
| 產品型號 | MAC10A/MAC10B/MAC10C/MAC10D |
| 工作電壓 | 100-240V ±10% 50/60Hz |
| 測量精度 | ±（0.5%FS+1位） |
| 采樣周期 | 0.25s |
| 測量值顯示范圍 | 量程的-10～110% |
| 控制方式 | 智能PID控制或位式控制 |
| 輸入類型 | 熱電偶、鉑電阻、電流 |
| 輸出類型 | 繼電器接點、固態繼電器(SSR)驅動、電流 |
| 工作環境 | 溫度0～50°C 濕度最大85%RH (不結露) |
| 功 耗 | 最大9VA（100-240V AC) |
| 可選功能 | 第二路事件報警(EV2) 4-20mA模擬變送輸出(AO) |
|
RS485通訊接口(Modbus協議和Shimax協議） |
| 項目 | 代碼 | 說明 | |||||

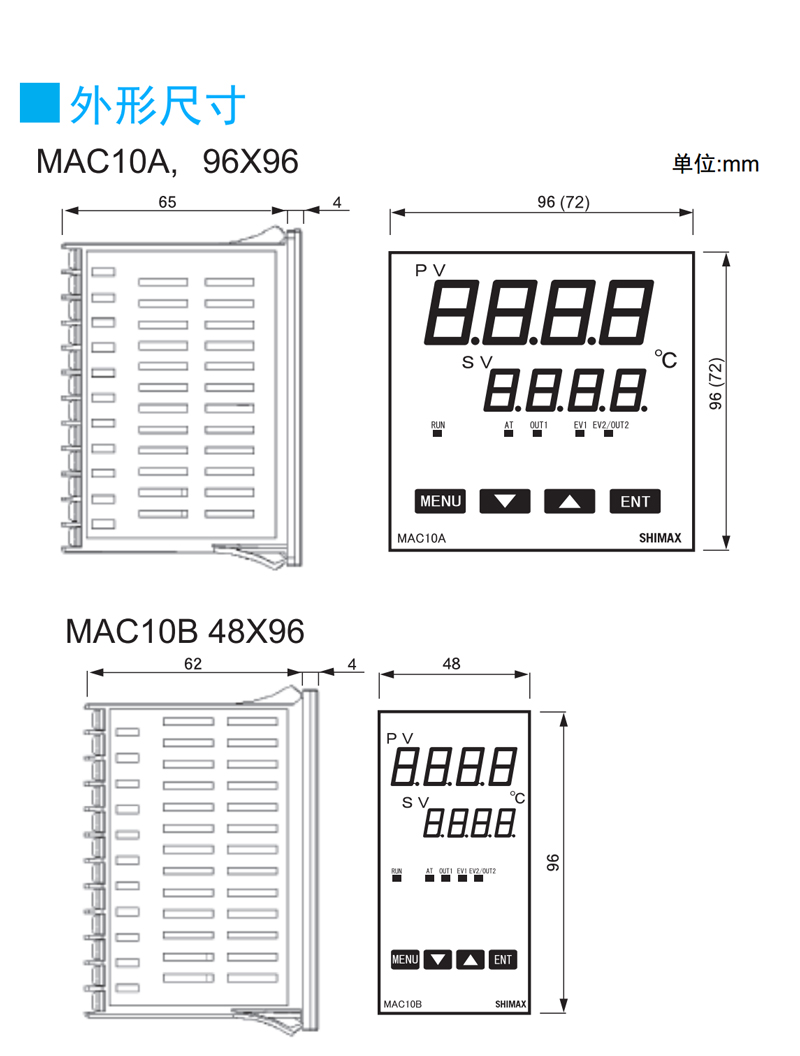

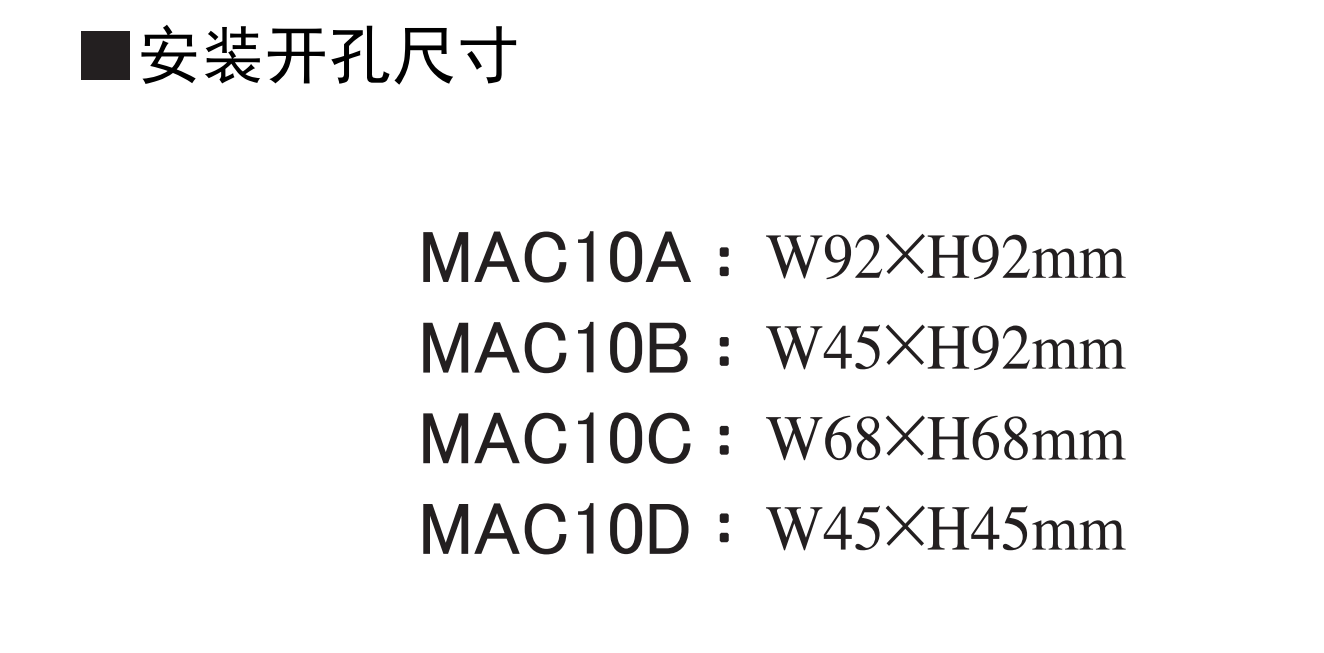

| 1.尺寸 | MAC10A- |
96x96mm(開孔:92x92)mm |
|||||
|
MAC10B- |
48x96mm(開孔:45x92)mm |
||||||
|

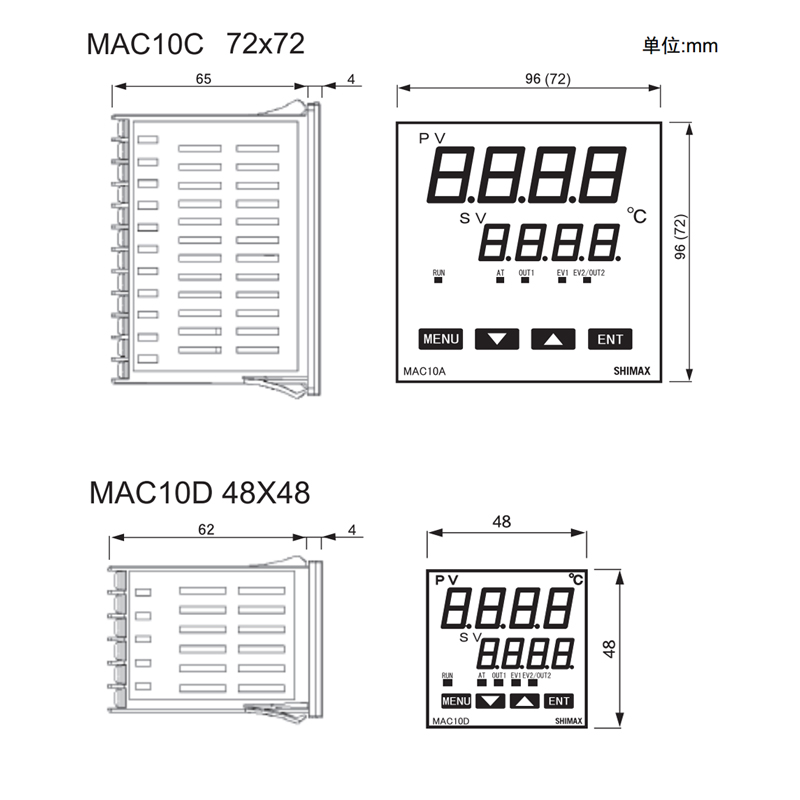

MAC10C- |
72x72mm(開孔:68x68)mm |
||||||
|
MAC10D- |
48x48mm(開孔:45x45)mm |
||||||

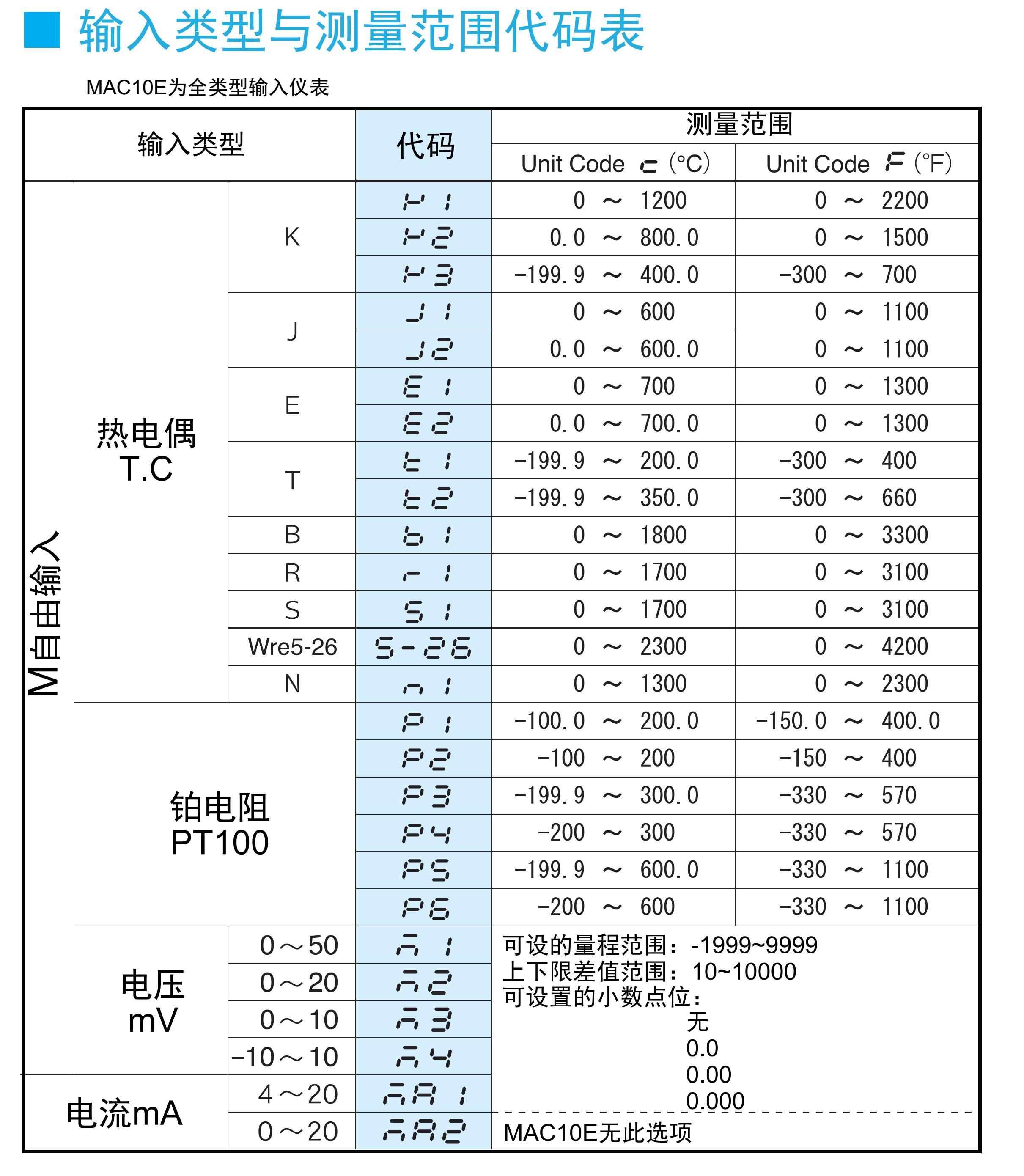

| 2.輸入 | M |
熱電偶:K、J、E、T、B、R、S、N、Wre5-26 鉑電阻:PT100 額定電流約0.16mA 直流電壓(mV) |
|||||
| I |
直流電流(4~20mA、0~20mA)輸入阻抗60Q |
||||||
| 3.控制輸出 | C |
繼電器接點 1A 240V AC(2A 阻性負載) |
|||||
| S |
脈沖電壓(SSR固態驅動)12V(10~15V)DC最大負載電流20mA |
||||||
| I |
電流 4~20mA DC 最大負載阻抗500Q |
||||||
| 4.電源 | F |
100~240V AC 50/60Hz |
|||||

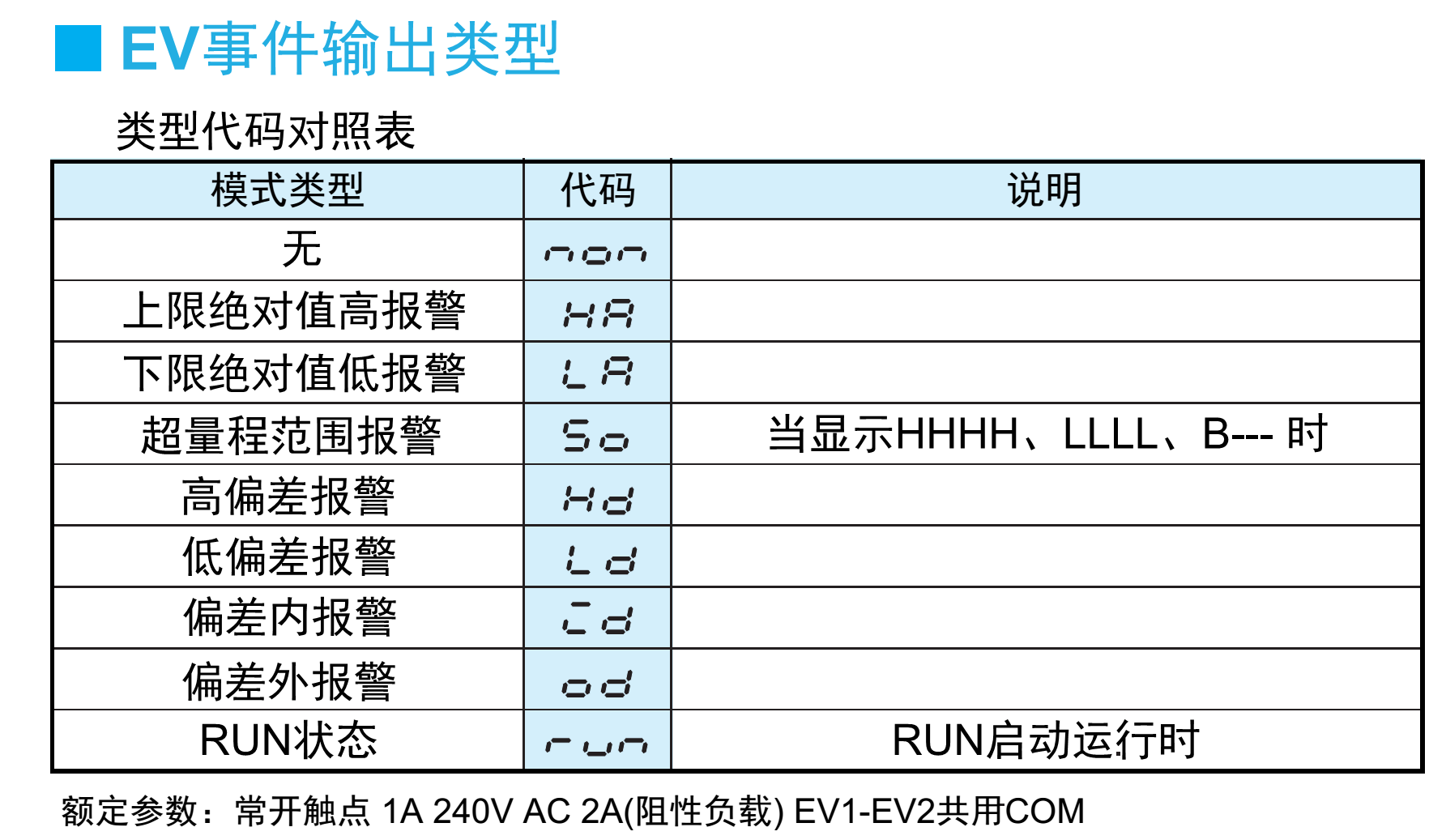

| 5.事件輸出（報警） | N |
無 |
|||||
| 1 |
1點事件輸出繼電器接點 1A 240V AC (2A 阻性負載) |
||||||
| 2 |
2點事件輸出繼電器接點 1A 240V AC(2A 阻性負載) |
||||||
| 6.擴展項 | N | 無 | |||||
| R |
RS485 |
||||||
| T |
模擬變送輸出(電流)4~20mA DC 負載阻抗最大500Q |
||||||
