1

負載控制元件

可控硅（SCR）模塊

2

負載電源

三相380V AC ±10% 50HZ

3

電流容量

25A,50A，60A，80A，90A，115A，140A，160A,190A,250A,320A,400A    AC

4

控制板電源與功耗

電源：380V AC ±10% 50HZ, 要求與負載電源同相位    功耗：5W最大

5

風扇電源(根據型號配備）

電壓：220V AC  電流：0.5 A以下

6

控制輸入

4～20mA 或者0-10V DC輸入, 接收阻抗100Ω

7

LED狀態顯示燈

輸入指示LED燈(1支)：紅色
三色狀態LED燈(1支)：綠色，運行（有輸出）
                                黃色閃爍，停機（無輸出）
                                紅綠閃爍，散熱器超溫報警（無輸出）

8

控制方式

調相控制：連續調壓                    調功控制：阻性周波過零調功

9

調節輸出分辨率

調相0.2°,調功 20ms

10

移相范圍

0～175°,星型負載（中心點接地）
0～150°,三角型負載或星型負載（中心點不接地）

11

驅動輸出

配單硅反并聯式可控硅模塊可變寬度脈沖：8°~120°
電壓：5V     電流：100mA最大

12

手動方式

外接10KΩ電位器調整

13

緩啟動時間

調相控制時，P3電位器調整。調整范圍：0.2~120秒

14

緩關斷時間

調相控制時，10秒固定

15

電壓限制

板內P1電位器或外接10KΩ電位器調整。
調整范圍：0~100%

16

散熱器超溫保護

80℃溫度開關，常閉接點       動作時間：< 20ms

17

報警輸出

當散熱器超溫時動作
規格：1 個常開接點，1A 250V AC 純阻
輸出端子：CN2-1、CN2-2

18

急停

報警動作時，控制輸出急停
動作時間：< 20ms
解除: 報警解除后，進入待機狀態或重新上電解除

19

風機控制

風機接 40℃常開溫度開關，當散熱器溫度低于 40℃時
風機不轉動，保證風機壽命。
風機電源為 220V。

20

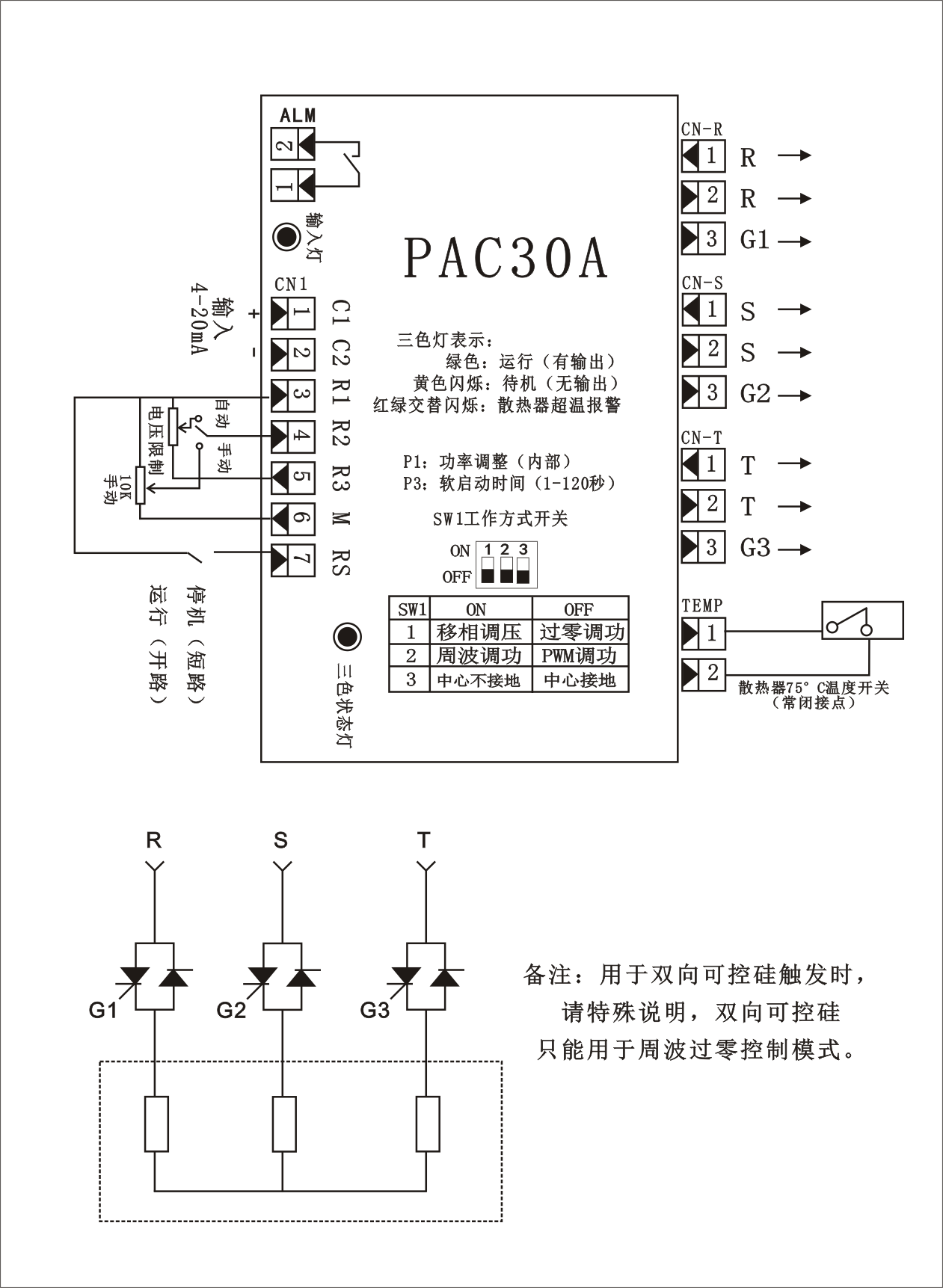

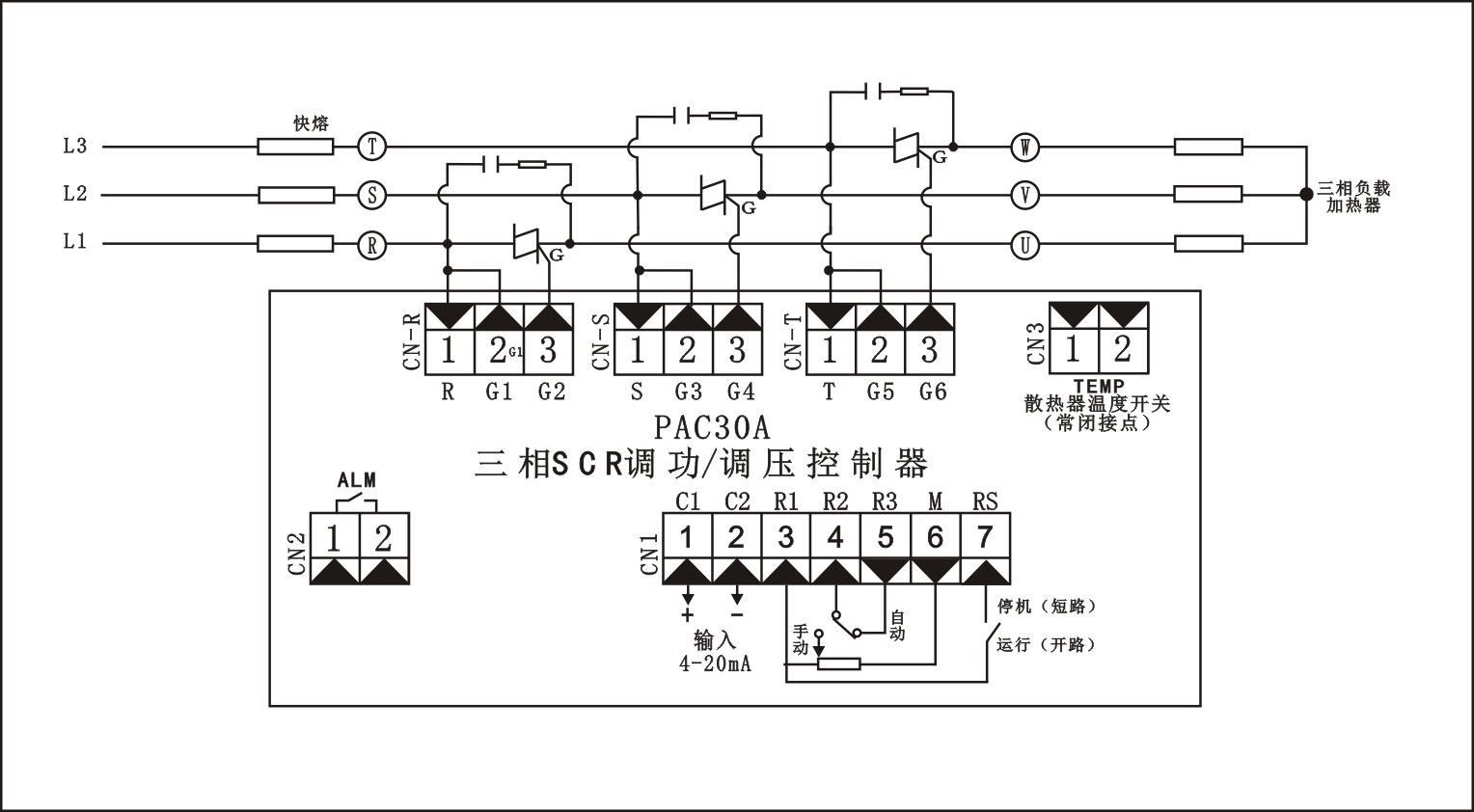

啟動/停止開關
（外接開關）

R1 端：CN1-3 端子，RS 端：CN1-7 端子
R1 - RS 端：無電壓接點輸入
短路：緩關斷, 開路：緩啟動

21

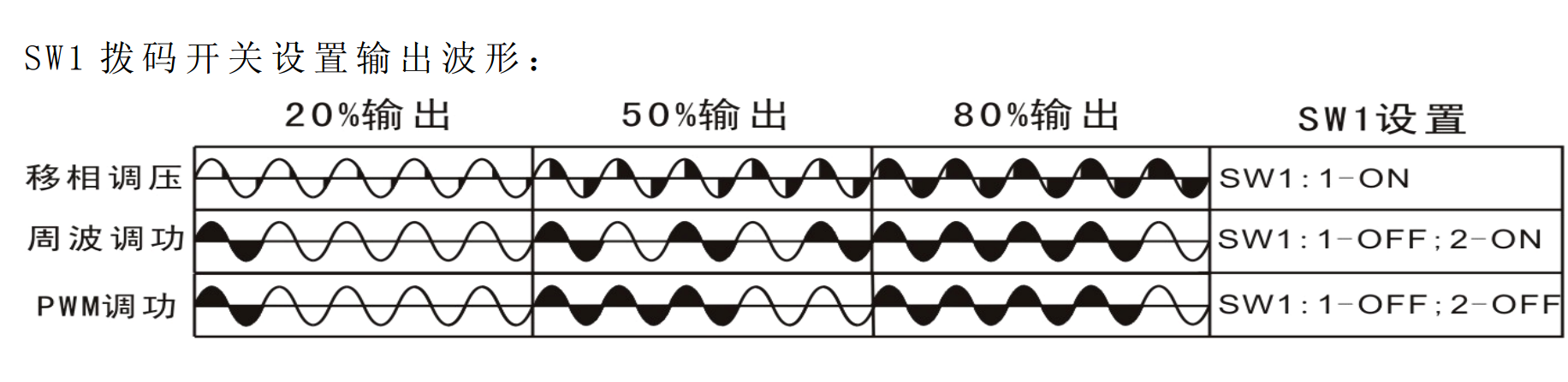

調功/調壓切換
(SW1-1 撥碼開關)

SW1-1=ON， 調壓（出廠設置）
SW1-1=OFF，周波調功

22

工作環境
和存儲溫度

溫度范圍：0～+40℃
濕度范圍：90% RH 最大，無結露
海拔高度：2000m 以下
存儲溫度：-10～+60℃
其它要求：通風良好，不受日光直射或熱輻射，無腐蝕
性、可燃性氣體

23

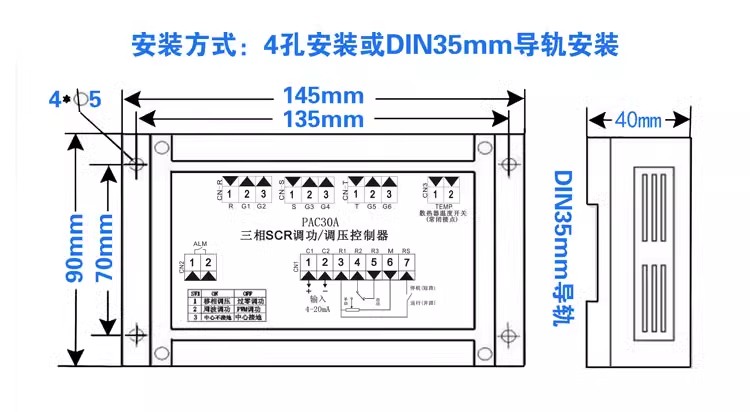

安裝形式和要求

壁掛式，垂直安裝，通風良好

24

絕緣電阻
介電強度

絕緣電阻：  模塊輸出端與外殼，500VDC 20MΩ最小
控制板電源端與外殼，500VDC 20MΩ最小
控制輸入端與外殼，500VDC 20MΩ最小
控制板輸入端與電源端，500VDC 20MΩ最小
介電強度：  模塊輸出端與外殼之間，2000VAC 1 分鐘
控制電源端與外殼之間，2000VAC 1 分鐘

PAC30A觸發板觸發器選型表
